'내집짓기/설계-농막'에 해당되는 글 13건

[도면번호]

01_02_50_10_별채_바닥_골조_바닥합판(OSB T&G합판 18t)

[재료]

[도면]

[시공]

* 바닥은 최하단 바닥재와 다른 방향으로 진행해야하지만 지금 바닥 구조제가 두겹으로 되어 있어 가로 세로를 엇갈리게하면 규격이 맞지 않아 부득이 같은 방향으로 한다.

* 바닥 단열은 건식이나 라지에이터, 화목난로를 고려함

* 18.3t OSB T&G를 하는 이유는 바닥재로 강도가 높아야 하기 때문임

* 구석에 1220*460 짜투리 때문에 1장 더 구매해야함(6+1=7장). 구석을 다른합판으로 대체하면 결국 단차 문제 발생하기 때문에 7장 구매하고 나중에 나머지는 다락 바닥에 사용

[도면번호]

01_02_40_40_별채_바닥_배선_오수배관

[재료]

[도면]

[시공]

[도면번호]

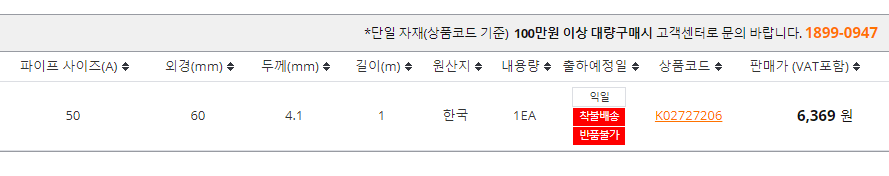

01_02_40_30_별채_바닥_배선_하수배관(50mm)

01_02_40_40_별채_바닥_배선_바닥배수배관(75mm)

[재료]

[도면]

[시공]

* 하수는 싱크대 하수와 세면기 배수 2군데로 한다.

* 직경이 50mm 관으로 시공한다.

* 화장실 바닥은 건식으로 처리한다.

* 외부관(100mm) 과 연결하려면 소켓이나 레듀샤가 필요하다.

* T관은 T가아닌 r 모양으로 생긴것으로 시공해야 배수가 용이하다.

* 싱크대 세면대는 냄새 역류 방지를 위해 트랩을 설치해야한다.(제품에 포함되는지 별도인지 확인 필요)

* 욕실바닥은 드럼트랩으로 시공해야한다.

[도면번호]

01_02_40_20_별채_바닥_배선_상수유도관

[재료]

[도면]

[시공]

* 단열재 시공전에 단열과 상관없는 전기 배선을 먼저한다. 전기-단열-배관-합판 순으로 진행

[도면번호]

01_02_20_10_별채_바닥_배선_외부전기인입(CD파이프16-CD16C)

01_02_30_20_별채_바닥_단열_인슐레이션R19(159*380*2388)

[재료]

[도면]

[시공]

* 전기 CD관을 먼저 매립하고 인슐레이션을 시공한다.

* 전기 CD관은 난연 확인할 것.

* 인슐레이션은 R19로 한다

* 1박스에 10개가 들어 있고, 1개는 접혀 있다. 펼치면 2388mm이므로 반으로 잘라 각각 홈에 넣는다.

* 옆 날개는 구조제에 핸드 타카로 고정해줘야한다. 틈이 벌어지면 단열 성능이 떨어진다.

* 단열재 위로 각종배관이 지나가므로 눌려지므로 타카로 고정을 잘해야한다.

* 너무 눌리게 되도 단열이 떨어지므로 주의한다.

[도면번호]

01_02_10_70_별채_바닥_골조_구멍뚫기

[재료]

[도면]

[시공]

* Rear : 전기/통신 구멍

* Left : 샤워실 배수구, 욕실 바닥 배수구, 세면대 배수구, 변기 오수구, 싱크대 배수구

* Left : 상수도 인입구

* 배수구는 한군데로 모이게 해서 하나만 나가게 설계변경 필요

* 상수도는 상수도 인입위치에 따라 변경

* 대부분의 구멍은 뒤쪽이나 바닥에서 처리해야 나중에 데크시공에서 문제가 없을것으로 보임

* 수리/보수가 가능하도록 위치 선정 필요. 바닥과 공간이 많으면 바닥에서 처리

[도면번호]

01_02_10_60_별채_바닥_골조_바닥블로킹(2*10)

[재료]

[도면]

[시공]

* 꼭 2*10가 아니어도 남는 구조목의 자투리를 이용하여 30개를 만들어 사용한다.

* 먼저 사진처럼 한개의 구획에 최소 한개가 되도록 위치시킨다.

* 블로킹을 할때 대각으로 바닥합판과 장선을 고정할 수 있도록 보조목재를 그림처럼 고정해준다.

* 블로킹과 바닥 합판을 피스로 연결한다. 바닥에 구멍이 나므로 나중에 부식방지용 실리콘을 칠해준다. 피스 길이를 적당히 선택한다.

* 장선에 체중을 실어 발로 밟고 블로킹과 장선을 타카나 피스로 박는다. 발로 밟아 구조목과 합판을 밀착시켜야 떨어지지 않는다.

[도면번호]

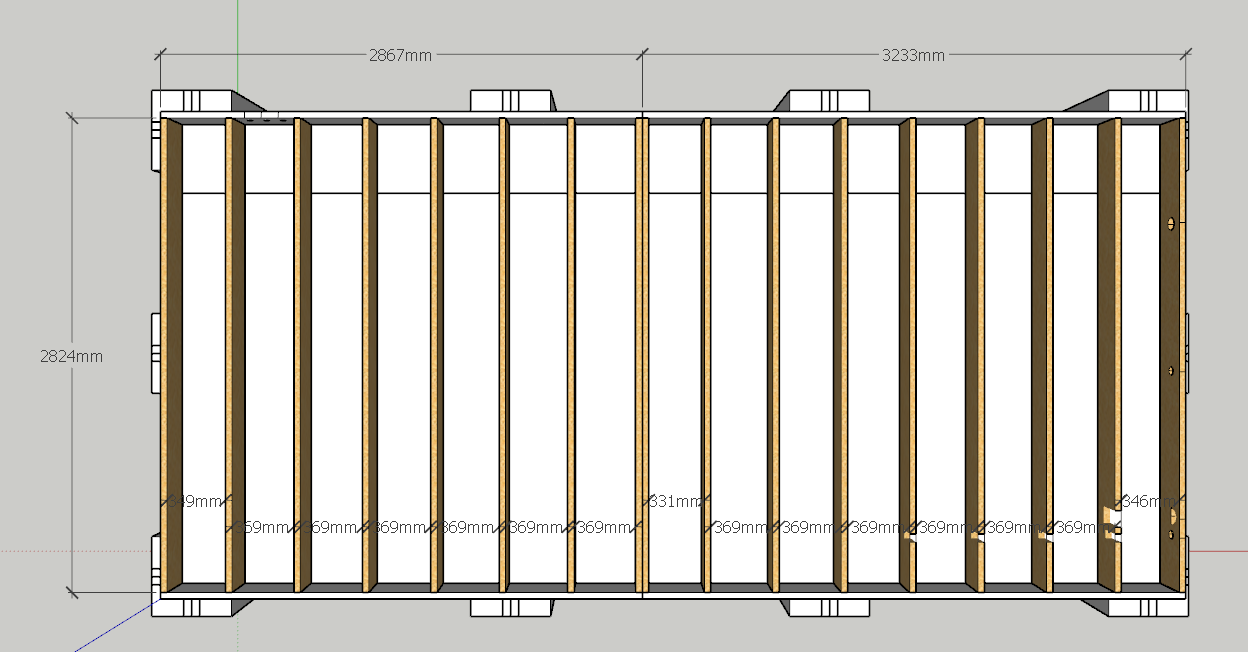

01_02_10_30_별채_바닥_골조_구조목장선(2*10,38*235*3600)

01_02_10_40_별채_바닥_골조_구조목(2*10,38*235*3600)

01_02_10_50_별채_바닥_골조_블로킹(2*10)

[재료]

구조목은 3600mm,  방부구조목은 3660mm

[도면]

[시공]

* 2by10 구조재를 도면과 같이 재단후 설치한다.

* 장선사이는 406mm간격이고 공간은 369mm이다. 이는 나중에 인슐레이션 R19를 넣기 위한 규격이다.

* 배관은 미리 절단후 작업하는것이 좋아 보인다.

[도면번호]

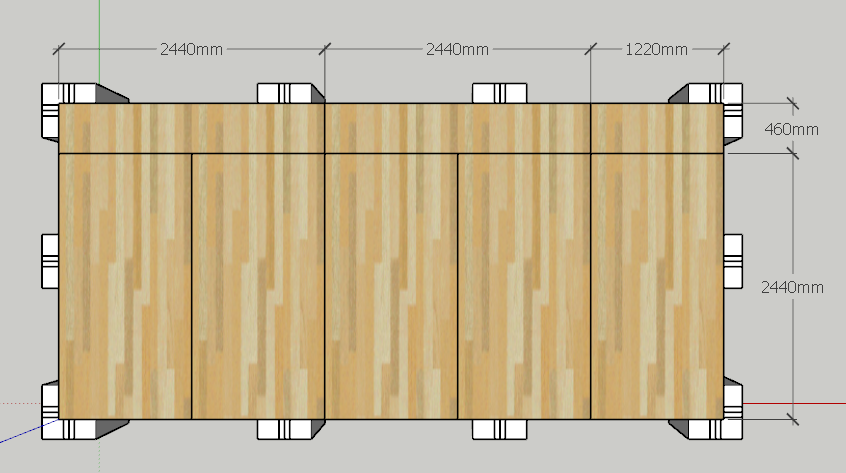

01_02_10_20_별채_바닥_골조_바닥합판(테고합판:코팅합판,4*8*12t))

[재료]

[도면]

[시공]

*태고합판의 코팅면이 바닥으로 향하게 하여 배치한다.

* 5장은 그대로 시공하고, 1장은  2440*460 두장으로 재단하고, 한장은 1120*460 한장으로 시공한다.

(남는 합판은 시멘트 유로폼으로 사용한다.)

* 바닥의 장선과 태고합판이 맞지 않는다. 먼저 5장의 합판을 놓고 구조목을 올려 바닥에서 구조목과 합판에 타카를 쏜다. 이후 위에 조각 합판을 체결한다.(혼자서 바닥을 뒤집을 수 없음)

* 바닥에서 타카를 쏘고 실리콘을 바른다.(부식방지)

* 제일 구석은 태고가 아닌 일반합판으로 할 수도 있다. (나중에 페인트나 방수제 시공)

[도면번호]

01_02_10_10_별채_바닥_골조_열반사단열재(타이백)

[재료]

테고합판 사용시 생략가능 : (주기적으로 도색 처리)

[도면]

[시공]

* 열반사단열재나 타이백으로바닥을 깐다.

* 혼자 작업하므로 바닥을 시공하고 뒤집을 수가 없으니 바닥에 깔아놓고 바닥을 시공한 후 아래로 기어 들어가 바닥과 단열재를 타카나 피스로 고정 예정

* 바닥재를 방수기능이 있는 테고합판(코팅합판, 화장실용)을 사용하는 경우 단열재 시공을 생략할 수 있다.

[도면번호]

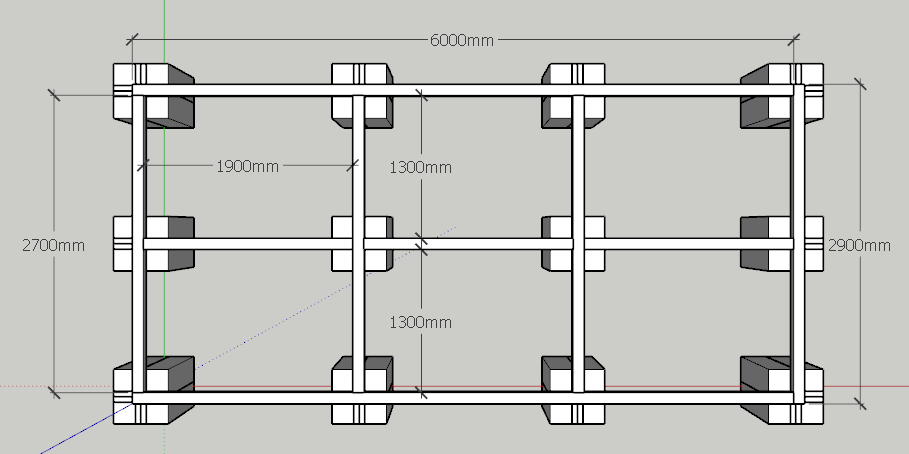

01_01_10_20_별채_기초_토목_각관바닥

[재료]

[도면]

[시공]

* 6m짜리 각관 2개를 가로로 놓는다.

* 2700mm 각관3개와 2900mm 각관1개를 세로로 놓고 각 대각선의 길이가 같은지 확인한다.

* 길이가 같으면 용접한다.

* 중간에 가로 1900mm 장선 3개의 길이를 측정하여 재단하고 용접한다.

* 수평을 확인하고 수평이 안맞으면 주춧돌의 돌출부위와 바닥구조제사이에 각관을 재단해서 용접하여 수평을 맞춘다.

[도면번호]

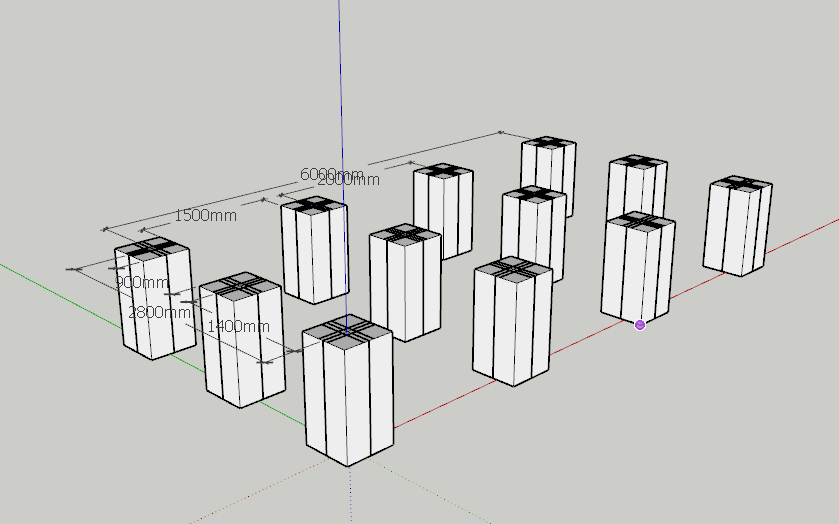

01_01_10_10_별채_기초_토목_주줏돌

[재료]

[도면]

[시공]

1. 필요한 만큼 구덩이를 판다.

2. 바닥에 자갈을 넣고 다진후 시멘트를 부어 기초를 튼튼히 한다.

3. 원형 배관 또는 판재를 이용해 유로폼같은 구조물을 만든다.

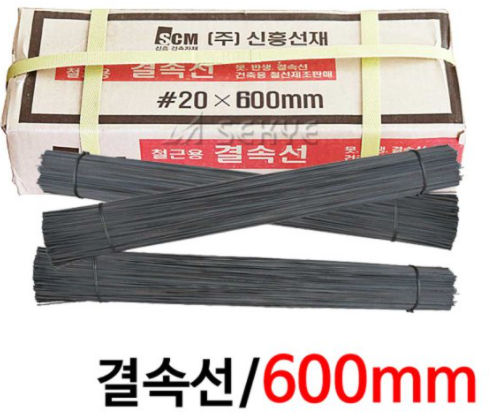

4. 내부에 철근을 이용해 뼈대를 만든다. 가운데 용접이 가능하게 돌출부를 만든다.

5. 레벨기를 이용하거나 물수평을 통해 같을 높이를 표기한다.

6. 지상에서 최소 1m이상을 띄운다. 사람이 밑에 들어가 작업을 할 수 있는 높이를 만든다.(나중에 창고로 사용가능할 정도의 높이)

7. 시멘트, 자갈, 모래를 섞어 표시한 높이까지 붓는다.

콘크리트 믹서는 시멘트 넣기가 힘들어 오히려 불편하다고 함 드릴로 사서 철판이나 나무에도 사용하는것이 좋음

8. 양생한다.

바닥 전체는 6000mm * 3000mm 이다.

6m*3m = 18㎡ = 5.445 평

수도, 전기-지중화, 하수, 오수, 정화조를 처리하기 위한 공사

수도

   - 동파 및 막힘 등여 경우의 수를 생각해서 이중화 매립

전기

   -
